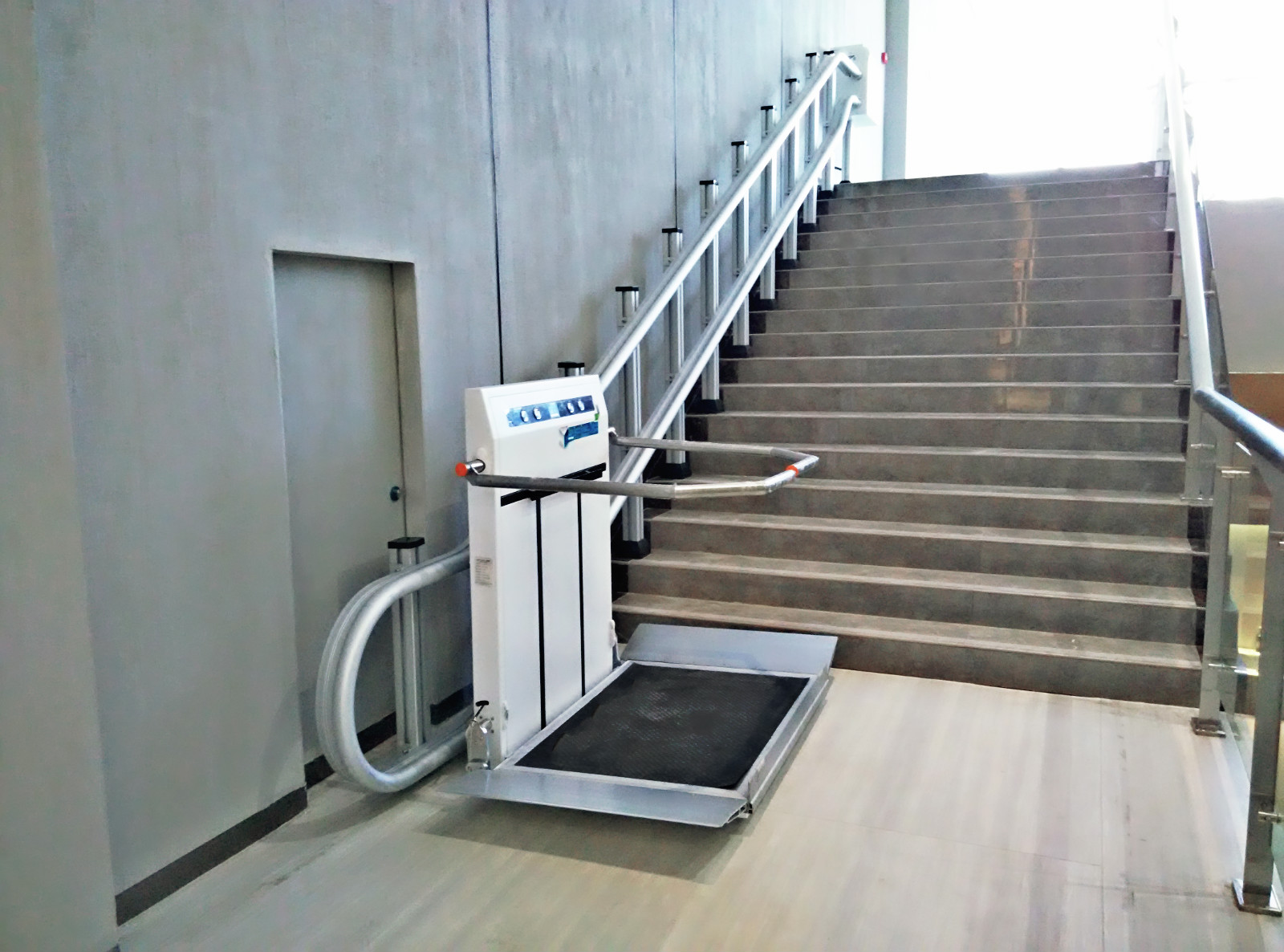

斜挂式升降平台

产品简介

斜挂式无障碍升降机主要为使用轮椅者提供上下楼梯的服务，其优点是安全可靠，操作简单，运行平稳，系统稳定。平台的3个外向面都安装有安全护板当平台运动受阻时，能使升降机停止运动。平台在不使用时可以向上折叠，以减少占用空间。

斜挂式无障碍升降机是用来搭乘轮椅以及老年人的，适用范围较为广泛。该设备为乘坐轮椅的残障人员上下楼梯提供了极大的便利，现被广泛地应用在家居住宅和公共场所的楼梯上。它紧凑合理的折叠平台可以在不使用的情况下轻巧的折叠起来，为楼梯节省足够的空间，完全不影响他人的通行。是商用和家用无障碍轮椅通行的理想解决方案。

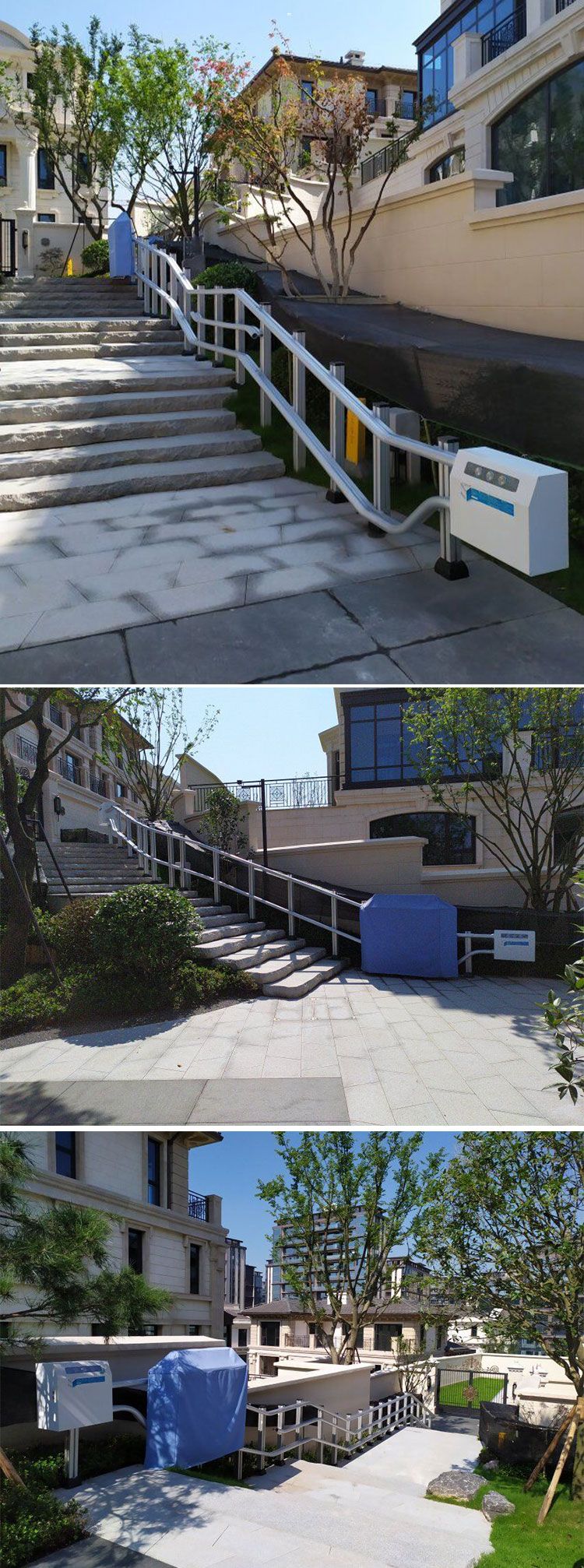

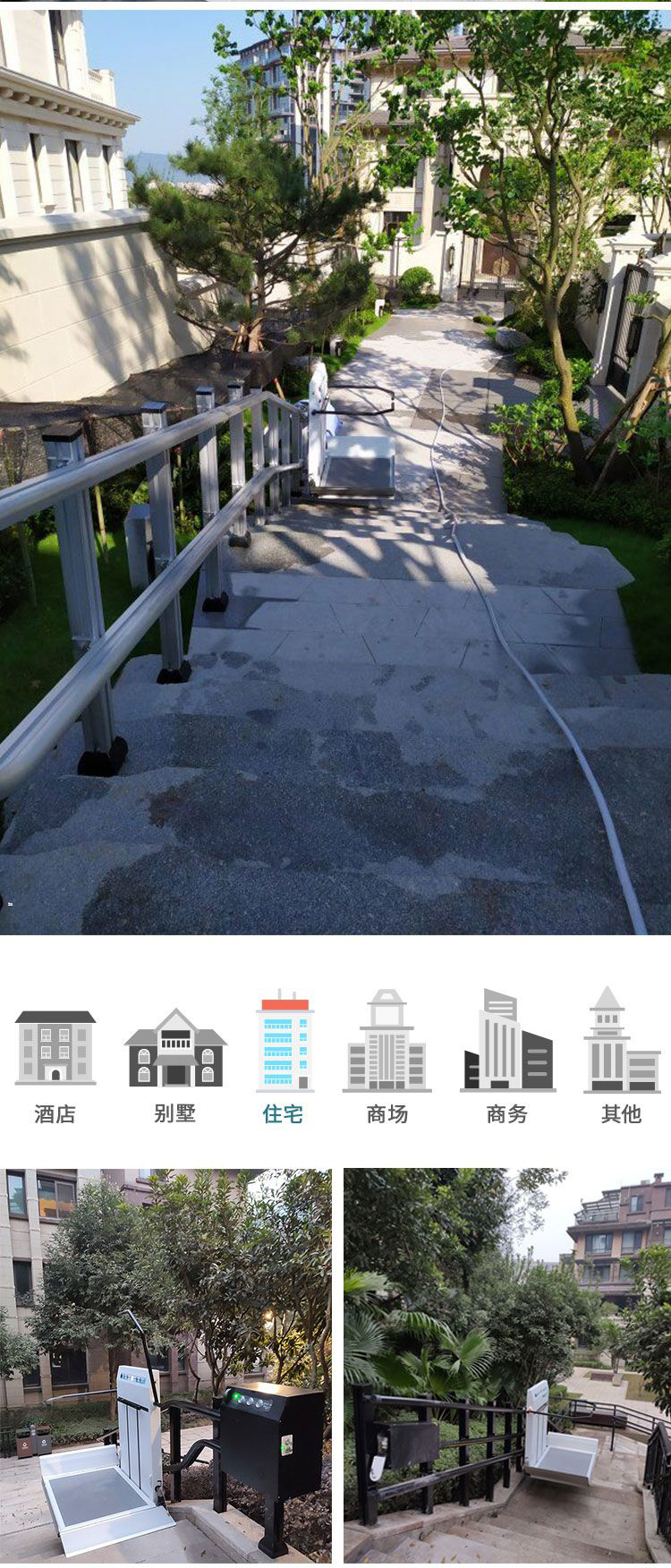

斜挂式轮椅升降平台适用于建筑中有楼梯却无空间或无法安装垂直升降设备的场所，是上下楼梯代步的理想选择。其优点是安全可靠，操作简单，运行平稳，系统稳定。设备绳球链驱动结构，利用滚轮带动平台做沿导轨的平行运动。

技术说明

平台作为设备运载体,集合了多种人性化设计.拥有全方位的预警防护。
功能、配置描述
Ø 全自动折叠系统，任何形变运行过程无需人为干预。
Ø 全智能形态判断，平台在任何情况下都能确认自身状态，并进行变形。
Ø 防撞功能，护栏可自动检测位移并暂停设备运行以保证乘客安全。
Ø 内附蓄电池供电，保证设备在无外部电力的情况下亦可进行折叠操作。
Ø 可外力控制式自动板，在无电源情况下可任意变形。
Ø 有多种操作模式可切换，针对不同场所可进行不同操作的设定。
Ø 带有急停按键，在运行状态下按下急停按键后设备立即刹车。
Ø 带有求助警铃键，任意时刻可以按求助警铃呼叫操作人员。
Ø 所有指令均通过无线传输，外部无接线。
Ø 带有全功能操作指示液晶屏。
Ø 带导纹防滑底板

平台技术参数表

平台载重	250kg	平台自重	≈150kg
操作面尺寸	680mm*60mm (长高)	平台载人尺寸	1100mm*800mm(长宽)
侧翻板尺寸	885mm*260mm（长宽）	侧翻板可翻角度	-30°~ +60°
护栏高度	945mm	按钮高度	1088mm
设备厚度	含立柱450mm±3mm	平台折叠厚度	323mm±1mm
内部电压	最高DC 25.2V安全电压	蓄电池容量	24V10AH
使用频率	＜40/s	充电电压	DC 25.6V安全电压
按键响应	＜0.2S	按键延时	＞0.5s

平台材料、工艺表

平台外壳	白色喷塑+亚光贴膜	平台踏板	铝合金型材喷砂氧化
操作面板	电镀亚克力	操作按钮	不锈钢镜面
侧板封条	铝合金	侧板拉杆	不锈钢镜面+橡胶片
自动护栏	不锈钢拉丝	地板	铝合金型材

平台主要配置表

配件名称	型号、说明	产地	制造商
蓄电池	24V10AH	杭州	杭州华威
铝型材	/	江苏苏州	苏州银奕达
控制板	UPSAFE_XYL9系列	广东广州	广州嘉立创
定位传感器	90316	比利时	MELEXIS
无线模块	SM50	上海	上海桑博电子
按键	R30圆薄型	江苏南通	南通步高
操作面板	/	浙江杭州	杭州万宏
钥匙开关	多种	浙江金华	温州金宏

机箱是整个控制中枢,集合了多种智能化设计.提供动力以及整体控制。

功能、配置描述
Ø 正反向无极变速，缓启动软制动，变频控制。
Ø 启停、过弯变速，智能变速。
Ø 自动寻层，最大支持4层站
Ø 带有呼叫、急停、求助按钮
Ø 带有电源、超载、故障指示灯，警告信息指示灯以及运行时按键闪烁指示。
Ø 内部手动上下调试按钮。
Ø 故障、状态、命令号显示功能
Ø 消防、PC通信接口
Ø 配合停层输入端口

动力箱技术参数表

机箱尺寸	500mm323mm553mm (长宽高)	操作界面尺寸	331mm *60mm（长宽）
按钮高度	490mm
电机功率	1.5kw	速比	≤150：1
曳引齿点	7	精度计数点	38
运行速度	0.01~0.16 m /s	充电点数	1
驱动器功率	1.5kw	控制电压	DC 24V、5V
驱动电压	220V 50HZ	UPS电量（如有）	3kv10ah
急停响应	＜0.5s	通讯频率	9600k hz

动力箱材料、工艺表

机箱外壳	白色喷塑+亚光贴膜	操作按钮	不锈钢镜面
操作面板	电镀亚克力	门拉手	/

动力箱主要配件表

配件名称	型号、说明	产地	制造商
驱动器	VDF-B	中国台湾	中达电通
电机	YS90L-4-1.5kwB14	中国浙江	嵊州信威
曳引轮	SLL-32	浙江杭州	杭州金叶
控制板	JY_MIOC09	浙江杭州	杭州金叶
无线模块	SM50系列	上海	上海桑博电子
按键	R30圆薄型	江苏南通	南通步高
钥匙开关	多种	浙江金华	温州金宏
充电器	25.2/4a	浙江上海	上海行晨电磁

导轨用于支撑平台并导向全程方向作用，为整体模块化设计，安装简单，易于调整。

功能、配置描述
Ø 导轨安全封闭，放置异物阻碍导轨内运动部件正常运行
Ø 绳轮链滚动受力
Ø 精确停位点
Ø 极限点位设定
Ø 内部安全电压充电
Ø 下导轨开槽设计，上导轨可直接用作扶手使用
Ø 无平衡杆设计，导轨整体无多余辅助导轨

导轨技术参数表

立柱高度	根据现场实际情况(长宽高)	导轨内径	50mm（直径）
导轨壁厚	4mm	立柱间距	＜700mm
立柱壁厚	4mm

导轨材料、工艺表

导轨	304不锈钢	立柱	304不锈钢
连接件	304不锈钢

导轨主要配件表

配件名称	型号、说明	产地	制造商
立柱	304不锈钢	江苏苏州	/
立柱连接片	铝合金	江苏苏州	/
连接套	铝合金	江苏苏州	/
极限限位开关	/	意大利	迪罗电器
停位接触点	强磁王	浙江杭州	/

1.3.1 召唤系统
机箱是整个控制中枢,集合了多种智能化设计.提供动力以及整体控制。

功能、配置描述
Ø 墙挂式或立柱式设计，独立于整个导轨系统外，方便安装
Ø 整体不锈钢设计
Ø 带有求助警铃和召唤按键
Ø 使能指示灯，楼层显示（召唤盒）。

召唤系统技术参数表

高度	根据现场实际情况(长宽高)	控制电压	DC24V
按键数量	3	响应时间	＜0.3s

召唤系统主要配件表

配件名称	型号、说明	产地	制造商
召唤柱	铝合金	江苏苏州
召唤盒面板	铝合金	江苏南通	南通普森
按钮	R30圆薄型	江苏南通	南通步高
使能锁	/	江苏南通	南通普森
指示灯	24V	浙江宁波	宁波万达
HUB板	UPSAFE_HUB系列	山东济南	济南超易达
